一体化预制泵站图纸设计

一体化预制泵站图纸设计是一项关键的工程任务，旨在确保泵站在实际应用中能够高效、稳定和安全地运行。下面将介绍一体化预制泵站图纸设计：

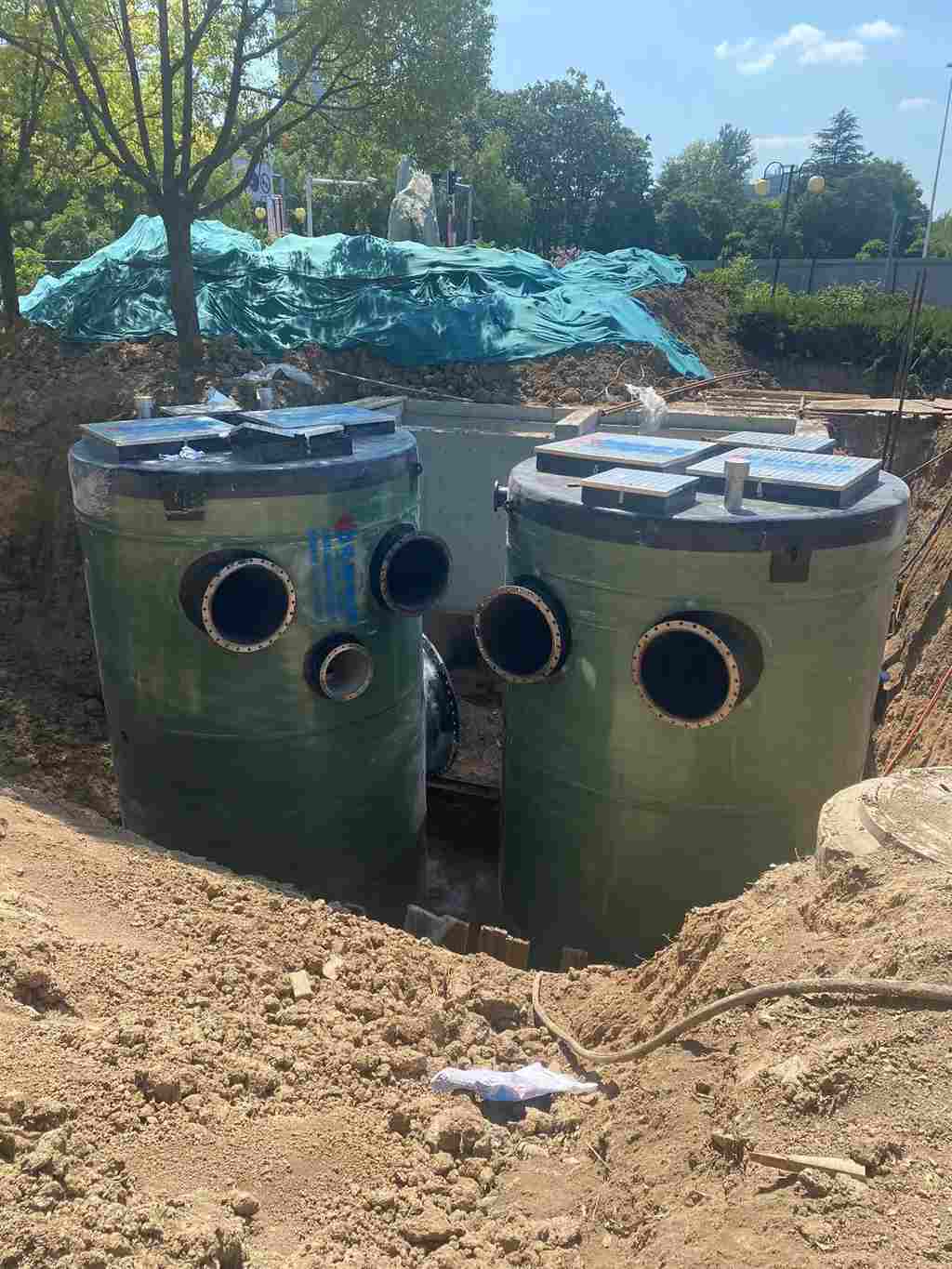

筒体设计：筒体通常由高强度的玻璃钢材料制成，具有耐腐蚀、抗老化、使用寿命长等特点。筒体内设有隔板以增强结构强度和稳定性。

潜水泵设计：潜水泵是一体化预制泵站的核心部件，直接关系到排水能力和效率。其类型和性能参数应根据实际需求和地理环境来选择，以确保在最佳状态下运行。

控制系统设计：控制系统负责接收传感器信号并根据预设程序调整泵站运行状态。控制系统通常包括手动和自动控制两种模式，以应对不同工况的需求。

格栅系统设计：格栅系统用于防止大型杂物进入泵站，避免损坏水泵和其他设备。其设计应考虑易于清洁和维护的特点。

提升链设计：提升链用于提升并排放经过格栅系统的污水，确保污水能够顺利排出。其设计应保证足够的强度和稳定性，以承受较大的拉力和扭矩。

管道与阀门设计：管道和阀门用于连接各个组件并控制水流方向。其设计应根据实际情况和流体特性来选定，以保证输送效率和减少能量损失。

液位传感器设计：液位传感器用于监测泵站内水位，确保水泵在适宜的工作范围内运行。其设计应具有高精度和高可靠性，直接影响到泵站的运行效率和安全性。

自动耦合系统设计：潜水泵与固定管道之间接口快装系统叫自动耦合系统。其设计应快速地将水泵与管道连接起来，以便开始运行。

控制系统平台设计：控制系统平台为操作人员提供了一个可视化的操作界面，使得监控和管理泵站变得更加简单和直观。

一体化预制泵站图纸设计涉及多个关键环节，从筒体的材质与结构、潜水泵的选择与配置、控制系统的功能实现，到格栅系统、提升链、管道与阀门的设计，以及液位传感器和自动耦合系统的应用，每一个环节都是确保泵站在实际应用中高效、稳定和安全运行的关键。
